Выполнение проектных и конструкторских работ для промышленных объектов

Выполнение промышленного проектирования, проектных работ промышленных объектов является для нашей компании неотъемлемой составной частью рабочего процесса. Тем самым, если наша компания берется за выполнение проекта, то наиболее естественно для нас выполнить его очень качественно. Имеются все необходимые для выполнения данных работ допуски СРО. Наша компания лидер в секторе высоких технологий в области промышленного проектирования по предлагаемым проектам и по реализации этих проектов.

В выполняемые работы входит:
- составление технического задания;
- обсуждение технологического процесса и разработка технологии;
- выполнение промышленного технологического проектирования на основе технического задания и разработанной технологии, с выполнением проектных и конструкторских работ с помощью современных программных средств.
Проектные работы выполняются согласно стандартов системы проектной документации для строительства СПДС.

Конструкторские работы выполняются согласно стандартов единой системы конструкторской документации ЕСКД.

Проектно-конструкторские работы выполняются с помощью современных программных средств, таких как: SolidWorks, AutoCAD, Autodesk 3ds Max (ранее 3D Studio MAX), ArchiCad, SketchUp, Компас-3D, CorelDRAW, Visio, Adobe Acrobat, Adobe Photoshop и других.

Комплекс данных программных средств эффективно обеспечивает построение двухмерных плоскостных чертежей, объемных трехмерных 3D моделей, подготовку спецификаций, кабельных журналов и прочей проектно-конструкторской документации.

Базовая последовательность разработки проектной и конструкторской документации, принятая в нашей компании:

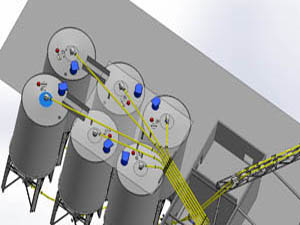

- в среде SolidWorks, Компас-3D или в подобной графической среде, обеспечивающей определение параметрических связей между отдельными элементами, создается объемная 3D модель.
- объемная 3D модель проецируется на плоскости для получения 2D чертежей;
- в среде AutoCAD планы, разрезы и прочие плоские 2D чертежи оформляются согласно стандартам ЕСКД/СПДС;
- формируются спецификациии.

Конечно, такой подход более трудоемкий и сложный, чем если сразу выполнять 2D чертежи/спецификации в среде AutoCAD или выполнять 2D чертежи/спецификации в среде SolidWorks или в подобной среде. Для проектировщика/конструктора требуется профессиональное владение не одной, а двумя программами, требуется корректно осуществлять перевод графических данных из одной программы в другую. Также при организации проектно-конструкторских работ, при распределении проектных заданий по этапам, при больших объемах работ, порой приходится выполнять каждый этап отдельному проектировщику/конструктору. Но у такого подхода очень существенные преимущества:
- 3D модель сразу создается в цветном объеме, что намного повышает наглядность модели;
- 3D модель фактически является виртуальным прототипом изделия или сооружения, она легко крутится в пространстве и рассматривается со всех сторон, а не только отображается в нескольких статичных плоскостях;
- из виртуальной 3D модели легко получить реальную физическую модель, запустив печать виртуальной 3D модели на 3D принтере;
- для сложных конструкций достигается намного большая адекватность реальной картине;
- исключаются ошибки, связанные с учетом объемности, в том числе с переходом конструкции из одной плоскости в другую и соответственно уменьшаются расходы на изготовление/строительство, связанные с ошибками проектирования.

Исключение же сред таких как SolidWorks на финальном этапе оформления графической документации и применение для этих целей именно AutoCAD это более правильный подход, по той причине, что именно AutoCAD является стандартом де-факто для 2D чертежей, и именно AutoCAD обладает наиболее мощным арсеналом средств для оформления 2D чертежей в стандарте СПДС. К тому же порой у заказчиков все же встречается требование предоставлять готовые чертежи именно в формате AutoCAD.

Любые конструкторские и проектные работы промышленного оборудования и промышленных объектов это не что иное, как технический дизайн, или технодизайн. Поэтому конструктор и проектировщик это тот же дизайнер, но занимающийся техническим промышленным дизайном и соответственно, работающий в техностиле или промстиле и работающий с программами для промышленного проектирования.

Для презентационных и оформительских задач применяются графические редакторы. Для задач, связанных с растровой графикой Adobe Photoshop, для задач связанных с векторной графикой CorelDRAW и Visio, для 3D-моделей Autodesk 3ds Max, ArchiCad, SketchUp, SolidWorks, ArchiCad.

После подготовки текстовой и графической частей проектной документации выполняется разработка сметной документации, на основании подготавливаемых специально для проекта прайс-листов.

Разработанная проектная документация подается на государственную или негосударственную экспертизу проектной документации. Наша проектная документация экспертизу проходит всегда.

После получения положительного заключения экспертизы, выполняется разработка рабочей документации.

По завершению проектных, конструкторских работ наша компания предлагает изготовление технологического оборудования, поставку технологического оборудования и также выполнение строительно-монтажных работ.

Дополнительное направление проектных работ - импортозамещение.
