Система управления освещением Sun Way

Главная страница > Строительство, ремонт, проектирование жилых и коммерческих зданий > Интерьерное освещение солнечным светом

Система управления освещением Sun Way, которая является составной частью умного дома, предназначена для работы с устройствами освещения умного дома и выполнена на основе стандартов DALI, Tuya, ZigBee, Wi-Fi и их комбинаций.

Главный вопрос для системы управления умным освещением, управление выполняется через облако? или локально, без обработки сигналов в облачной структуре?

Основные недостатки работы умного дома через облако:
- Большие временные задержки при работе, то есть общая "тормознутость" системы управления умным домом, из-за чего человек, первый раз пользующийся облачным умным освещением, порой вполне справедливо спрашивает: "а управление светом работает вообще или как"? И затем пользователь системы управления освещением закономерно теряет интерес к использованию такой медленной системы управления освещением. А так как система управления освещением делается, как правило по заказу, для пользователей, то если пользователям система управления освещением не интересна, то как минимум пользователи будут просить установить им обычные выключатели вместо умных, и как максимум, возникает риск сворачивания и закрытия самого проекта умного освещения.
- Иногда случаются непредсказуемые сбои в работе облачных структур - например, случай из практики: в процессе работы с системой облачного управления освещением, в ответ на голосовую команду пользователя по управлению освещением возникла совершенно неожиданная ответная фраза голосового помощника Алиса: "Ваши устройства бунтуют" - и вся система управления облачным освещением впала в ступор. Такое поведение облачного управления естественно не улучшает доверия к облакам.
- Любое облако, например из-за перебоев в работе интернета у провайдера, проблемы с роутером, неоплате интернета или возникновению проблем с облачными серверами, может отключиться в самый неподходящий момент, и тогда все умное освещение моментально превращается в тыкву. Китайское же облако всегда может быть отключено в Китае, как из-за международных санкций для России и давления США, так и по никому не ведомым причинам. Из России нет возможности контролировать китайскую облачную инфраструктуру. Прецеденты отключения китайского облака умного дома для России уже были, например у Сбера. Поэтому логично не стремиться наступать на те же грабли, что и Сбер.

Поэтому, с учетом особенностей работы устройств умного дома через облако, наиболее оптимальным и надежным является локальное управление. Соответственно, в отличие от систем управления освещения, ориентированных на работу с помощью шлюза с приложениями типа Smart Life, Tuya Smart и Digma Smart Life, которые работают через облако, системе управления освещением Sun Way облако для обеспечения управления устройствами умного дома не требуется. Управление только локальное, то есть для повседневной работы не требуется вообще никакое облако, ни китайское, ни российское, что обеспечивает полноценную эффективность, быстроту, надежность.

Количество адресных устройств в одном сегменте проводной сети (на одной шине или линии) устройств умного дома, если не рассматривать нюансы, не превышает 64, а количество групп, в которые могут объединены устройства, не более 16. Но, так как вся общая сеть состоит из отдельных сегментов (отдельных шин или линий), которые логически стыкуются между собой, то количество адресных устройств и соответственно групп адресных устройств в общей сети практически безгранично. Количество же безадресных устройств даже в одном сегменте сети (на одной шине или линии) логически ничем не ограничивается.

Контроллеры Sun Way
Контроллеры (шлюзы) - централизованные управляющие компоненты управления освещением. Количество контроллеров определяется в зависимости от количества драйверов, датчиков, выбора структуры системы управления освещением и прочих нюансов и может быть как равно нулю так и стремиться к очень большим значениям.
Для системы управления освещением Sun Way, без управления с помощью приложения на смартфоне или планшете, без расписаний и автоматизаций на основе данных получаемых с датчиков, контроллер не требуется. В таком случае все управление децентрализовано и не требует наличия контроллера как единого центра принятия решений и единого центра администрирования устройств. Для такой децентрализованной системы управления освещением контроллер, применяется только как одно из сервисных средств, которое облегчает настройку (программирование) устройств умного дома и обеспечивает повышение оперативности внесения изменений в настройку устройств умного дома и их взаимодействия между собой. Настройка и отладка устройств в таком случае выполняется с помощью компьютера или ноутбука. И тогда для повседневной работы системы управления освещения Sun Way, то есть управления включением - выключением, в том числе включением - выключением сценариев, и также диммированием при работе системы управления освещением достаточно только выключателей умного дома и диммеров. Как логические инструменты управления для настройки применяются сценарии, индивидуальное и групповое управление. Для системы же управления освещением Sun Way, где предусматривается наличие расписания и автоматизации на основе данных получаемых с датчиков, а также управление с помощью приложения на смартфоне или планшете, контроллер для повседневной работы является практически обязательным компонентом. При этом взаимодействие контроллера с устройствами умного дома может выполняться как по DALI (проводное подключение), так и по ZigBee (беспроводное подключение). Контроллер Sun Way Smart Conrol Combo Mini CM-64 поддерживает до 64 устройств DALI и ZigBee, с добавлением по умолчанию 6-ти клавишного Smart выключателя. Контроллер Sun Way Smart Conrol Combo Max CM-128 поддерживает до 200 устройств DALI и ZigBee. Шина DALI 1 и шина DALI 2 суммарно 128 DALI устройств. 6-ти клавишный Smart выключатель или иной умный выключатель приобретаются для контроллера Max дополнительно. Устройства DALI поддерживаются на расстоянии длины кабельной линии шины управления до 300 метров. Устройства ZigBee для контроллера Mini поддерживаются в пределах помещения, для контроллера Max поддерживаются на расстоянии до 100 метров.
Если же умному дому требуется управлять не только освещением, но и прочими устройствами, и требуется дополнительный протокол управления. то тогда применяется протокол KNX и устройства на основе протокола KNX, в том числе контроллеры KNX.
При комплектных поставках контроллеры Sun Way поставляются в составе шкафов управления Sun Way.

Прочие устройства системы управления освещением Sun Way

Устройства, выполняющие команды управления (slave)
- Умные токовые диммеры, с плавным регулируемым включением и выключением, плавной регулировкой яркости, для подключения сборок токовых световых линеек или сборок светодиодов или светильников на основе светодиодов, мощность до 150 Вт, ток до 4200 мА.
- Умные диммируемые блоки питания, с плавным регулируемым включением и выключением, плавной регулировкой яркости, для подключения светодиодных лент или светильников на основе светодиодных лент, мощность до 240 Вт, напряжение 24/12 В.
- Умные релейные модули, для управления световым или другим электрооборудованием.
Программирование выполняется с помощью смартфона с NFC, программатора DALI-NFC, программатора DALI-USB.

Устройства, генерирующие команды управления (master)
- Умное управление светом с помощью смартфона, планшета, сенсорного и/или кнопочного пульта управления, голосового помощника. Для приложения, которое выполняет локальное управление умным освещением, обеспечивается поддержка смартфонов и планшетов как на iOS, так и на Android.
- Умные беспроводные и проводные выключатели, контактные и бесконтактные (Touch и No Touch).
- Умные роторные и сенсорные регуляторы яркости (диммеры).
- Клавишные выключатели без фиксации.
- Модули DALI, ZibBee, для превращения клавишных выключателей без фиксации в "умные".
- Датчики присутствия, датчики движения, датчики освещенности, прочие датчики. Работа автоматизаций с применением датчиков.

Вспомогательные устройства
- Адаптеры питания, блоки питания, блоки питания шины DALI, усилители, роутеры.

Работа системы управления освещением Sun Way

Сценарии
Сценарии (управление сценами) позволяют назначить отдельным светильникам или группам светильников определенные уровни яркости, цветовой температуры, время разгорания света / время затухания света. То есть, назначить определенную сцену, которая формируется путем выполнения заданной последовательности команд. Привязка сценария для его включения, выполняется к физической кнопке (выбранной кнопке сценарного выключателя) и/или к виртуальной кнопке (назначенной иконке в смартфоне или планшете). Так как сценарии выполняется локально, без всякого облака, то нет никаких задержек при выполнении сценариев, нет никакой зависимости от наличия интернета, все равно, есть интернет или он отсутствует. Количество сценариев, для каждого сегмента сети (отдельной шины или линии), как правило, не более 16. Но, так как вся общая сеть состоит из отдельных сегментов (отдельных шин или линий), которые логически стыкуются между собой, то количество сценариев в общей сети практически безгранично. Название сценария задает пользователь. Стандартная фотография для иконки сценария в случае необходимости заменяется на выбранную пользователем.

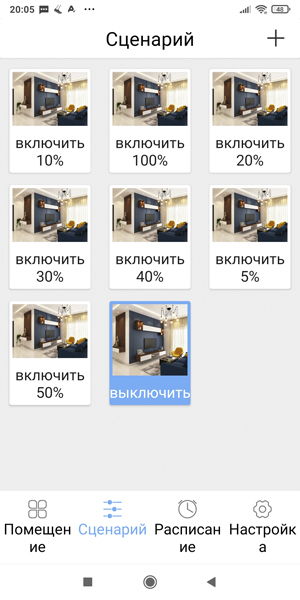

Сценарий освещения умного дома
Сценарий освещения умного дома
Сценарий освещения умного дома
Примеры сценариев освещения умного дома

Расписания
Расписания (отложенные команды) позволяют, независимо от сценариев, назначить время включения и время выключения отдельных светильников или групп светильников, назначить определенные дни недели, когда должно включаться каждое расписание, определить, повторять расписание еженедельно, в цикле, или расписание будет действовать только на одну неделю. Фактически это программированию по назначенным временным меткам таймера. После подготовки расписания оно или включено и актуально или расписание выключено и ждет когда его включат и сделают актуальным. Так как расписания выполняются локально, без всякого облака, то нет никаких задержек при выполнении расписания, нет никакой зависимости от наличия интернета, все равно, есть интернет или он отсутствует. Название расписания задает пользователь. Количество расписаний для стандартных потребностей пользователя более чем достаточно.

Расписание освещения умного дома
Расписание освещения умного дома
Расписание освещения умного дома
Примеры расписаний освещения умного дома

Автоматизация
Автоматизация управления освещением определяется работой датчиков, в соответствии с данными от которых изменяется уровень освещенности помещения. При этом коридоры, прихожая и прочие проходные места для единообразия управления освещением также классифицируются как помещения. В качестве источников сигналов, на основе которых выполняется работа алгоритмов управления освещением, применяются датчики присутствия, датчики движения, датчики освещенности.
Датчики присутствия применяются в санузле, ванной, туалете, других помещениях, для определения, находится ли там человек, или нет. В случае нахождения человека в зоне обнаружения датчика присутствия, свет сам включается и выключается, когда человек покидает зону обнаружения датчика. Наши современные датчики присутствия, работают на частоте 24 ГГц и эффективно улавливают даже микродвижения.
Датчики движения, совместно с датчиками освещенности, применяются в помещениях в первую очередь в таких, где их применение наиболее целесообразно, то есть в коридорах и также прихожей, так как обычно это наиболее лишенные дневного света помещения. И в случае движения человека в зоне обнаружения датчика движения, и если фоновая освещенность в помещении низкая, то тогда включается соответствующее освещение и освещение выключается, когда человек покидает зону обнаружения датчика. Время задержки выключения освещения является настраиваемым параметром.

Датчик движения и его зона обнаружения
Датчик движения и его зона обнаружения


Датчик движения при соответствующей настройке временных меток завершения работы освещения после момента срабатывания датчика движения, точнее, при настройке этих временных меток на достаточно большие значения, вполне способен заменить датчик присутствия в санузле, ванной, туалете.
Работа датчика движения обеспечивает плавный градиент как нарастания, так и затухания освещенности, а также три уровня освещенности помещения, максимальный, средний и минимальный, которые плавно сменяют друг друга согласно определенной при настройке временной зависимости после момента срабатывания датчика. Уровень чувствительности датчика движения регулируется в широких пределах, что позволяет зоне обнаружения датчика на максимуме достигать несколько метров, а на минимуме сводить зону обнаружения датчика к очень небольшому пятну обнаружения.
В случае необходимости поддерживать одинаковый уровень освещенности в помещении, с учетом количество дневного света, поступающего в помещение через окна, и тем самым автоматически регулировать яркость светильников в помещении, базово применяются только датчики освещенности, без датчиков движения или присутствия. Как дополнительные опции, применяются датчики присутствия и расписание изменения яркости освещения.
Работа автоматизации выполняется в помещении, определенном пользователем, куда физически монтируются светильники с драйверами и датчики и затем эти устройства логически привязываются к помещению, которое определил пользователь. Название помещения задает пользователь. Стандартная фотография для иконки помещения в случае необходимости заменяется на выбранную пользователем.
Варианты автоматизации разнообразны, и в конечном счете, все автоматизации направлены на повышение удобством пользования умным домом, когда умный дом с помощью разнообразных датчиков предугадывает потребности человека, и тем самым улучшает качество жизни человека, живущего в умном доме.
